Интелигентна и многофункционална SMT машина поддържа 44/50 фидери

Брой глави за поставяне

4 (висока-точност)

Брой тави за IC

48

Брой хранилки

50/44 (подлежи на 8 мм фидер)

Точност на позициониране

0,01 мм

Повтаряща се точност на монтажа

0,05 мм

Диапазон на скоростта на монтаж на съпротивление

Компоненти с капацитет 5000-8000Pcs/h

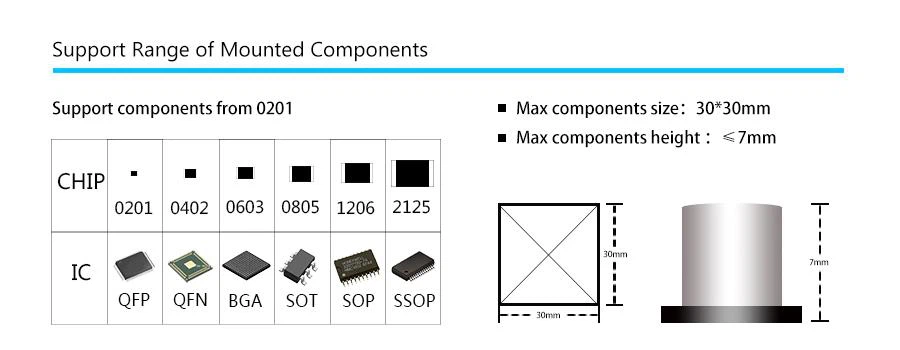

Приложими компоненти

резистор, кондензатор, чип, перла на лампа 0201-30*30 mm и др.

Поддържана максимална площ на PCB

50*50mm-(50F)350*190mm /(44F)350*260mm

Хранилки

електрическо захранващо устройство, пневматично захранващо устройство, вибрационно захранващо устройство, IC тава и др.

Устройства за разпознаване

камера за маркиране x1, камера за бързо разпознаване x4, високо-прецизна камера x1

Максимална височина на приложимите компоненти

По-малко или равно на 7 мм

PCB Convey Mode

три{0}}етапен вход, автоматично свързване отляво надясно, автоматично позициониране на PCB

Маркирайте позициониране

ръчно / автоматично

Метод на програмиране

автоматично програмиране след ръчно импортиране на файлове с PCB координати

Система за контрол

Система за управление HuaweiGuochuang

Максимална дължина на стъпката на оста XY

629мм*679мм

Следи на оста XY

водач за линейно движение + отвертка

Режим на движение на оста XY

интелигентно свързване на ускорение и забавяне на крива и линия, интегриран алгоритъм за линейна интерполация.

Контролен компютър

индустриален контролен компютър с високопроизводителен-процесор Intel

Метод на коригиране на следите

електрически

Обхват на буфера на дюзата

4,5 мм

Максимална дължина на стъпката на оста Z

20 мм

Диапазон на ъгъл за компоненти

±180 градуса

Мотор

Серия AC серво мотор

Шофьор

високо{0}}скоростен DSP драйвер

Изисквания за подаване на въздух

маслен воден филтър, по-голям или равен на 50L, филтър за прах и стабилизатор на въздушно налягане и др.

Вакуумно подаване на дюза

вакуумен генератор, интегриращ високо{0}}функцията за избухване на вакуум

Диапазон на налягането на подаването на въздух

0,5-0,7Mpa

OS

Независими изследвания и разработки SMT интелигентна операционна система, базирана на Windows

PCB изисква

3-5 mm обработващ ръб в автоматичен режим

Визия Дисплей

17-инчов индустриален контролен дисплей

Кабел

издръжлив гъвкав кабел (10 милиона пъти)

Захранване

220V 50/60Hz

Средна мощност

600W

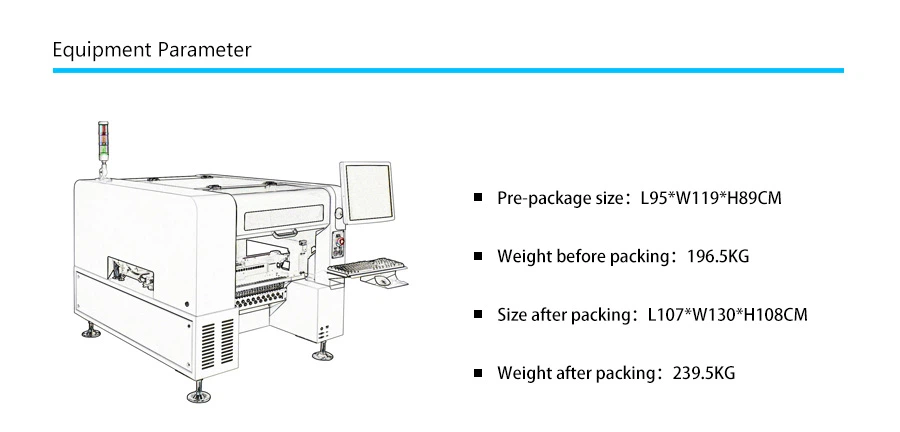

Размери на машината

настолна машина 1140*900*900мм
вертикална машина 900*1140*1340мм

Тегло

(настолна машина)210кг (вертикална машина)280кг
